一、主要技术参数：
型号、规格kN | YJW-5000 |
*大负荷kN | 5000 |
*大空间mm | 800 |
上下压板尺寸mm | 820X820X150 |
立柱净距X*Ymm | 840X480 |
上压板升降 | 垂直双向油缸活塞杆 |
工作活塞*大行程mm | 80mm |
负荷精度 | 优于±1%(0.4%-100%F.S.) |
位移精度 | 优于±1%(0.4%-100%F.S.) |
位移分辨率 | ±1/300000 |
工作活塞推进速度mm/min | 0-20 |
(一)抗剪弹性模量试验机构部分
型号规格kN | YJW-5000 |
*大水平剪切力kN | 1000 |
负荷精度 | 优于±1%(1%-100%F.S.) |
工作活塞推进速度mm/min | 0-60 |
工作活塞*大行程mm | 150 |
位移精度 | 优于±1%FS |
位移分辨率 | ±1/300000 |
(二)转角试验机构部分
型号规格kN | YJW-5000 |
*大转角负荷kN | 300 |
负荷精度 | 优于示值的±1% |
工作活塞推进速度mm/min | 0-60 |
工作活塞*大行程mm | 150 |
位移精度 | 优于±1%FS |
位移分辨率 | ±1/300000 |
本程序是YJW系列微机控制压剪试验机的配套软件，主要应用与公路桥梁板式橡胶支座、公路桥梁盆式橡胶支座力学性能指标测试，能完成以下8种试验类型：
1、抗压弹性模量试验
2、抗剪弹性模量试验
3、抗剪粘结性能试验
4、抗剪老化试验
5、摩擦系数试验
6、转角试验
7、极限抗压强度试验
8、盆式支座力学性能试验

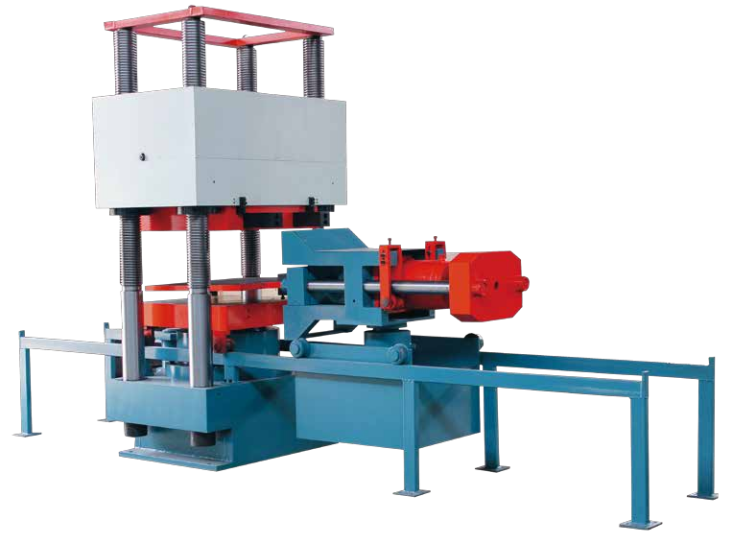

二、压剪试验机主要配置
1、四柱压力试验机主机一台（伺服加载控制）。
2、水平静态加载系统一套（伺服加载控制）。
3、转角加载系统一套（伺服加载控制）。
4、液压源一套
5、电器控制及测量系统一套。
6、控制柜一套。
7、联想品牌计算机、HPA4彩色喷墨打印机等报告输出设备一套。
