一.概述

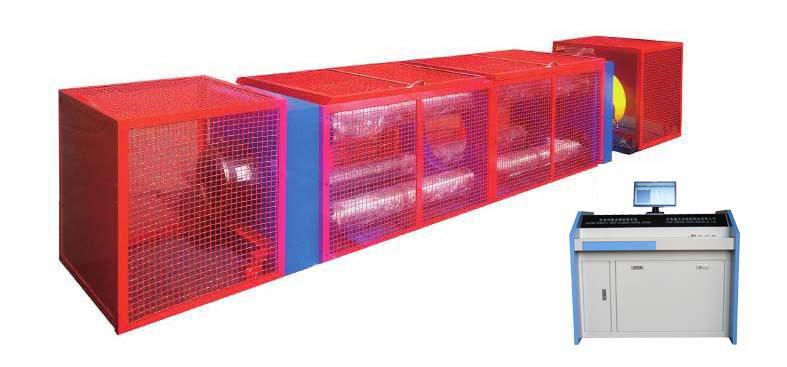

　　MAG-6500型微机控制静载锚固试验机是预应力锚具生产企业的出厂检验和型式试验、大型工程使用单位的锚具进场验收、产品质量监督部门对预应力锚具组装件检测的专用设备。该设备由宽调速范围数字伺服阀及微机测控技术，组成全自动闭环调速控制系统，能精确地控制和测量试验全过程。本试验机依据TB/T3193-2016«铁路工程预应力筋用锚具、夹具连接器» 、JT/T329-2010«公路桥梁预应力钢绞线用锚具、夹具连接器»等国家标准设计与制造，整机由卧式主机、高压伺服液压源、前卡式千斤顶、可移动式高压油源、微机测控系统等组成。

　　二.主要规格及技术参数

　　1.*大试验力: 6500kN

　　2.试验力测量范围：2%-100%(全量程不分档，自动换档)

　　3.试验力示值精度：≤±1%(精度等级：1级)

　　4.负荷测量分辨率：1/300000

　　5.等速率负荷控制范围：0.1～4%FS/S

　　6.活塞*大位移：200mm

　　7.位移测量范围：0-200mm

　　8.位移测量精度：≤±1%

　　9.位移测量范围：2～100%FS(连续全量程测量)

　　10.等速率控制精度：1%设定值

　　11.恒负荷、位移控制精度：1%设定值

　　12.位移测量精度：±0.5%FS

　　13.位移测量分辨率：0.001mm

　　14.拉伸间距：3400mm

　　15.主机外形尺寸：约3600×640×750mm

　　16.重量：约5000kg

　　三.试验机正常工作条件

　　1、室温: 10-35℃ 湿度: ≤80%

　　2、电源: 3相 380V±10% 50Hz

　　3、无强烈振动、无腐蚀性介质、无较强电磁场干扰的环境中

　　4、计算机电源：220V±10% 50Hz 单独接入

　　四、主要配置

　　1、试验机主机(本公司) 一台

　　2、油缸活塞副 一套

　　3、前卡式千斤顶 一只

　　4、超高压油源 一台

　　5、可移动式高压油源 一台

　　6、垫板规格： 各一套

　　7、负荷传感器 一只

　　8、位移传感器 一只

　　9、计算机(联想品牌 主流配置) 一台

　　10、打印机(HP彩喷A4) 一台

　　11、高分辨力多功能控制器及电缆线 一套

　　12、专用试验软件 一套

　　13、防护罩 一套

　　14、随机文件(使用说明书、装箱单、合格证) 一套

　　15、软件备份光盘 一套
